概述
寧靜閥是(shi)一(yi)種由入口靜(jing)壓開(kai)啟的(de)主動泄(xie)壓防護裝(zhuang)配，它(ta)(ta)是(shi)壓力(li)容器最重要的(de)寧(ning)靜(jing)附件之一(yi)，它(ta)(ta)的(de)功(gong)效(xiao)是(shi)：當容器內壓力(li)跨越某必然值時(shi)，依托(tuo)介(jie)(jie)質(zhi)本身的(de)壓力(li)主動開(kai)啟閥(fa)門，敏(min)捷排擠必然數目的(de)介(jie)(jie)質(zhi)。當容器內的(de)壓力(li)降到許可(ke)值時(shi)，閥(fa)又主動封(feng)閉，使容器內壓力(li)一(yi)直低(di)于許可(ke)壓力(li)的(de)下限(xian)，主動避免因超壓而(er)能夠呈現的(de)變(bian)亂(luan)，以是(shi)寧(ning)靜(jing)閥(fa)又被稱為壓力(li)容器的(de)掩護裝(zhuang)配。
寧靜閥選用標準：
- 蒸汽鍋爐寧靜閥普通選用全啟式彈簧寧靜閥；
- 液體介質用寧靜閥，普通選用微啟式彈簧寧靜閥；
- 氛圍或其余氣體介質用寧靜出產閥，普通選用全啟式彈簧式寧靜閥；
- 液化煤油氣汽車槽或液化煤油氣鐵路罐車用寧靜閥，普通選用全啟式內裝寧靜閥；
- 蒸汽發電裝備的高壓旁路寧靜閥，普通選用具備寧靜和節制兩重功效的先導式寧靜閥。
寧靜閥 型號規格
| 種別 | 規格 型號 |
公稱通徑DN（mm） | 頁碼 | ||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |||
| 通用寧靜閥 | A21H-16C~40 | √ | √ | √ | 06 | ||||||||||
| A21W-16P~40P | √ | √ | √ | 06 | |||||||||||
| A21F-16C~40 | √ | √ | √ | 06 | |||||||||||

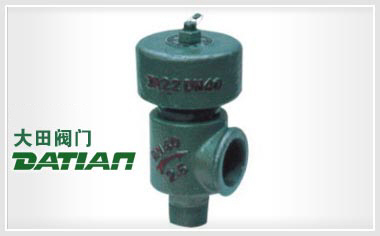

| JA22H-2.5、2.5P | √ | √ | √ | √ | 06 | ||||||||||
| A27H-10~26 | √ | √ | √ | √ | √ | √ | √ | √ | 07 | ||||||
| A28H-16 | √ | √ | √ | √ | √ | √ | √ | √ | 07 | ||||||
| A37H-16C~40 | √ | √ | √ | √ | 08 | ||||||||||
| A38Y-16C~40 | √ | √ | √ | √ | √ | 08 | |||||||||
| A43H-16C~40 | √ | √ | √ | √ | √ | √ | 08 | ||||||||
| A40Y-16C~40 | √ | √ | √ | 09 | |||||||||||
| A40Y-16I~40I | √ | √ | √ | √ | √ | √ | √ | 09 | |||||||
| A41H-16C~40 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | 09 | |||
| A41Y-16P~40P | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | 09 | |||
| A41H-64C~100 | √ | √ | √ | √ | √ | √ | √ | 10 | |||||||
| A42Y-16C~40 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | 10 | |||
| A42Y-16P~40P | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | 10 | ||
| A41Y-160~320 | √ | √ | √ | √ | √ | √ | 11 | ||||||||
| A41Y-160P~320P | √ | √ | √ | √ | √ | √ | 11 | ||||||||
| A42Y-64~100 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | 12 | |||
| A42Y-64P~100P | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | 12 | |||
| A42F-16C~40 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | 12 | ||||
| AH42F-16C~40 | √ | √ | √ | √ | √ | √ | √ | 12 | |||||||

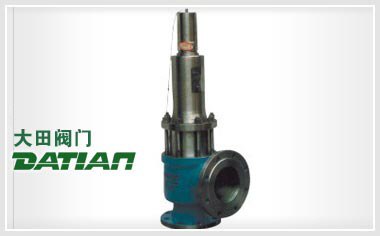

| WA42Y-16C~40 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | 13 | |||
| WA42Y-16P~40P | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | 13 | |||
寧靜閥 整定壓力分級
| 公稱壓力（MPa） | 整定壓力Pk（MPa） | |||||||
| 1.6 | >0.1~0.16 | >0.16~0.25 | >0.25~0.4 | >0.4~0.6 | >0.6~0.8 | >0.8~1.0 | >1.0~1.3 | >1.3~1.8 |
| 2.5 | >1.3~1.6 | >1.6~2.0 | >2.0~2.5 | |||||
| 4.0 | >1.3~1.5 | >1.6~2.0 | >2.0~2.5 | >2.5~3.2 | >3.2~4.0 | |||
| 6.4 | >2.5~3.2 | >3.2~4.0 | >4.0~5.0 | >5.0~6.4 | ||||
| 10.0 | >3.2~4.0 | >4.0~5.0 | >5.0~6.4 | >6.4~8.0 | >8.0~10.0 | |||
| 16.0 | >8.0~10.0 | >10~13 | >13~16 | |||||
| 32.0 | >13~16 | >16~19 | >19~22 | >22~25 | >25~29 | >28~32 | ||
寧靜閥 首要整機材料
| 整機稱號 | 整機材料代號 | ||||
| C | I | V | P | R | |
| 閥體 | WCB | ZG1Cr5Mo | ZG12CrMoV | ZG1Cr18Ni9Ti CF（304） | ZG1Cr18Ni12Mo2Ti CF3M（316L） |
| 閥瓣、閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti（304） | CF3M（316L） |
| 導向套、反沖盤 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti（304） | CF3M（316L） |
| 閥蓋 | WCB | WCB | ZG15CrMo | WCB/1CRr18Ni9Ti | ZG1Cr18Ni9Ti |
| 密封面材料 | 鐵基合金 | 鈷基合金 | 鈷基合金 | 鈷基合金 | 鈷基合金 |
| 張簧 | 50VrVA | 50VrVA | 50CrVA30W4Cr2VA | 50CrVA（外表噴塑） | 50CrVA（外表噴塑） |
寧靜閥 機能標準（根據GB12243-89標準）
| 性性標準 合用介質 |
殼體實驗壓力Ps（MPa） | 密封實驗壓力PM（MPa） | 啟閉壓差 △P（MPa） |
排方壓和 Pp（MPa） |
開啟高度H（mm） | |
| 蒸汽用寧靜閥 | 1.5PN | 90%Pk或加座壓力最小值，取兩者較小值 | Pk≤0.4時為≤0.04 Pk>0.4時為≤10%Pk |
≤1.03 Pk | 全啟式 | ≥1 4d0 |
| 微啟式 | ≥1 20d0 | |||||
| 氛圍或別的氣體用寧靜閥 | Pk<0.3時為Pk-0.03 Pk≥0.3時為90%Pk |
Pk≤0.2時為≤0.03 Pk>0.2時為≤15%Pk |
≤1.1v | 全啟式 | ≥1 4d0 | |
| 微啟式 | ≥1 20d0 | |||||
| 水或其余液體用寧靜閥 | Pk≤0.3時為≤0.06 Pk>0.3時為≤20%Pk |
≤1.2Pk | 全啟式 | ≥1 4d0 | ||
| 微啟式 | ≥1 20d0 | |||||
寧靜閥 收支口法蘭劃定
法蘭壓力(li)級按(an)表(biao)1劃定(ding)(ding)，收支口通(tong)徑(jing)按(an)表(biao)2劃定(ding)(ding)。（MPa）
| 寧靜閥公稱壓力PN | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 32.0 |
| 入口法蘭壓力級DN | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 32.0 |
| 出口法蘭壓力級DN | 1.6 | 1.6 | 1.6 | 4.0 | 4.0 | 4.0/16.0 | 16.0 |
| 寧靜閥型式 | 微啟式 | 全啟式 |
| 入口通徑DN | 同公稱通徑 | |
| 出口通徑DN | 同公稱通徑 | 比公稱通徑增大一級或一級以上 |
